HOT ! NF プログラマブルフイルタ 3344 & DT_5FL2

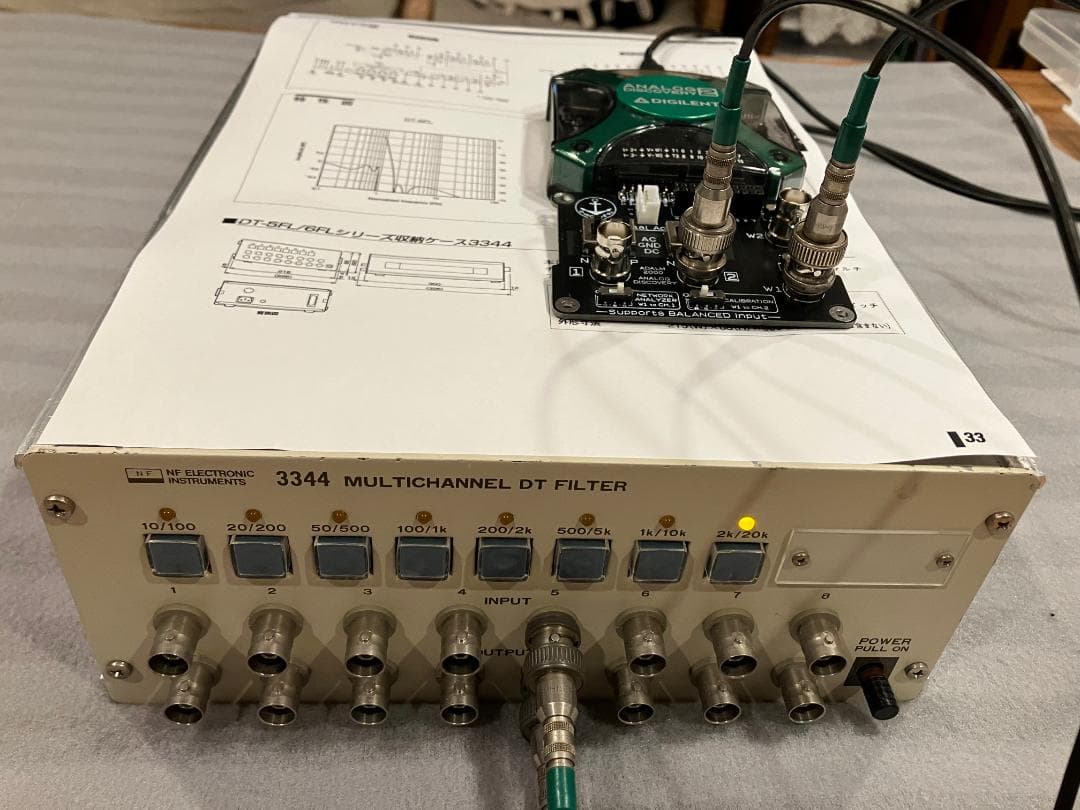

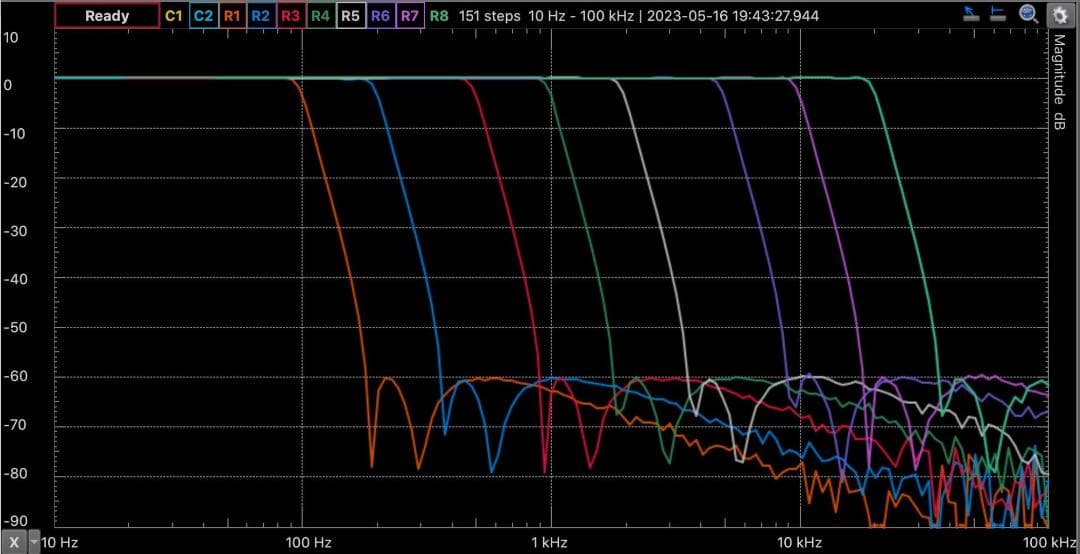

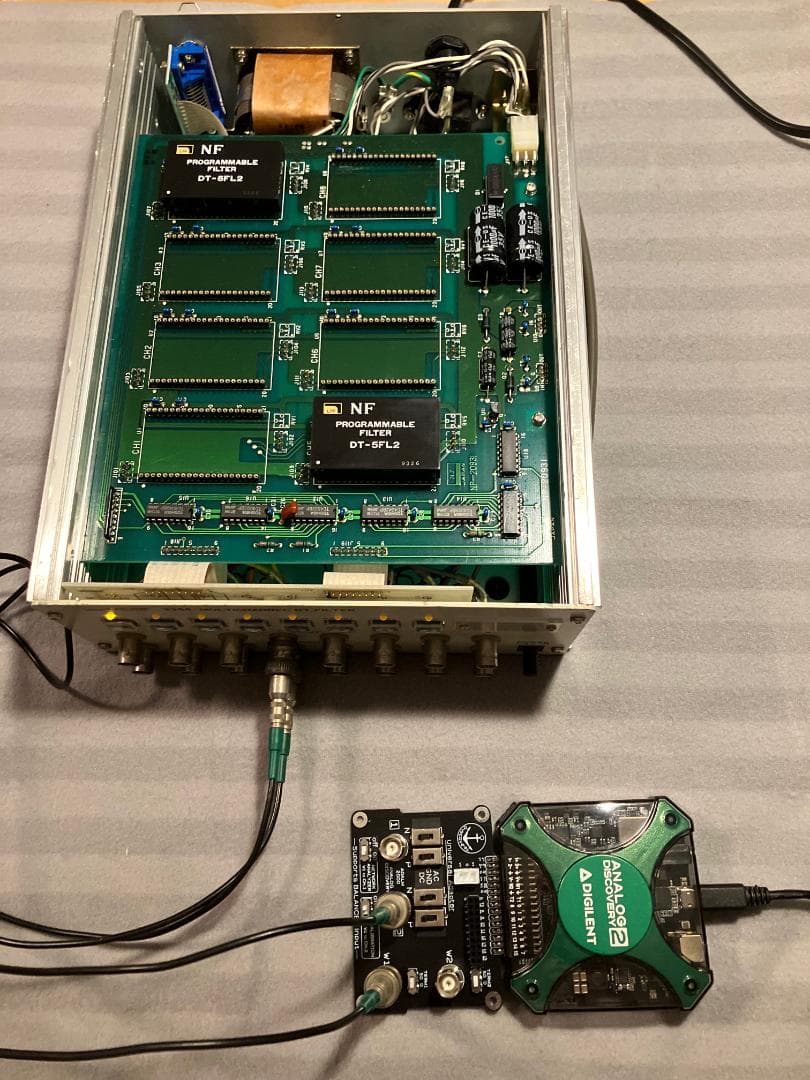

NF 3344 は最大8個のDTプログラマブルフィルタを収納するケースです。出品機にはPROGRAMMABLE FILTER DT-5FL2が2個収納されています。このフィルタモジュールは60dB/oct相当 5次連立チェビシェフローパスで急峻な特性です。特にA/D変換時のアンチエイリアシング用に最適です。またディジタル信号で遮断周波数を8点切換えできるので、サンプリング周波数をたびたび変更する用途に最適です。遮断周波数の動作確認済品の出品になります。4隅のアルミフレームは傷が多いですが機能には問題ありません。 Analog DiscoveryのNetwork Analyzer機能を利用しフロントパネルのプッシュスイッチでCut Off Frequency8点を切り替えて動作確認をしました。2個のDT-5FL2はCH.4とCH.5に実装されていますのでINPUTおよびOUTPUは4および5のBNCを使用します。他のチャンネルのBNCは未使用になります。DT-5FLには1型と2型があり本機に実装されているのはDT-5FL2なので2型です。パネルのプッシュスイッチの上には10/100,20/200,50/500,100/1K………2K/20Kのカットオフ周波数表示があります。上記表記は1型/2型となっていますので本機の場合は右側のカットオフ周波数を選択することになります。出力のDCオフセット(+/-10mV typ)は半固定ボリュームを追加すると調整できます。PROGRAMMABLE FILTER DT-5FL1/2(60db/oct)およびDT6FL1/2(80db/oct)は現行品でNFのWEb Shopから追加購入できます。2チャンネル以上に追加をしたいときはこの収納ケースで追加使用できます。Analog Discoveryには14ビットのADとDAが実装されていますがSpectrum Analyzer機能にはコストの関係からアンチエイリアシング用フイルタは実装されていません。このフイルタを併用することによりAnalog DiscoveryのSpectrum Analyzerはより正確なスペクトラムを表示できます。画像12のように動作しない時は返金に応じますので評価の前にご連絡をお願い致します。。JA1AEAの自傳的アマチュア無線史　JA1AEA　自伝的アマチュア無線史。モ*キ様 ニキシー管　日本電気　LD-744　5ヶ。じぃじ　電源菊水　PAD 0〜35V 30A 連続フル使用可。m3567 COMET CMX-400 SWRメーター。第一電波工業 ダイヤモンド 直流安定化電源 連続30A GSV3000。アンテナアナライザー EU1KY v3。WHISTAR パワーアンプ。NEC 5P70 送信管。CQOHM CW-ONE モールス通信パドル + オリジナルケースセット 電鍵。ICOM IC-2KL HF帯500Wリニアアンプ ＋ 電源IC-2KLPS。5点セットSSM-513ヘビーデューティータイピンマイク＆イヤホン(カナルタイプ。VIBROPLEX 電鍵。T*r様 ニキシー管　JRC　B-5755　9本。k*n様 ニキシー管　日本電気　LD-744　4ヶ。KENWOOD TM-231 TM-431 2台セット。【美品】DAIWA ダイワ 直流安定化電源 LM-30A。アルインコ製　30A　大型トランス式安定化電源　美品。鍵文録 電信記録装置。弁慶ベンケイ真空管リニアアンプPSL-8
