HOT ! EarthQuaker Devices Life Pedal クローン

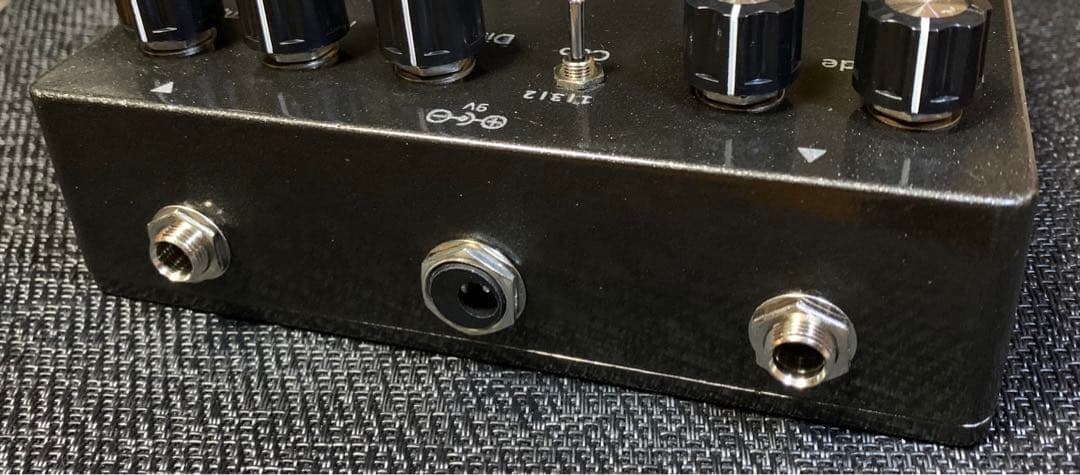

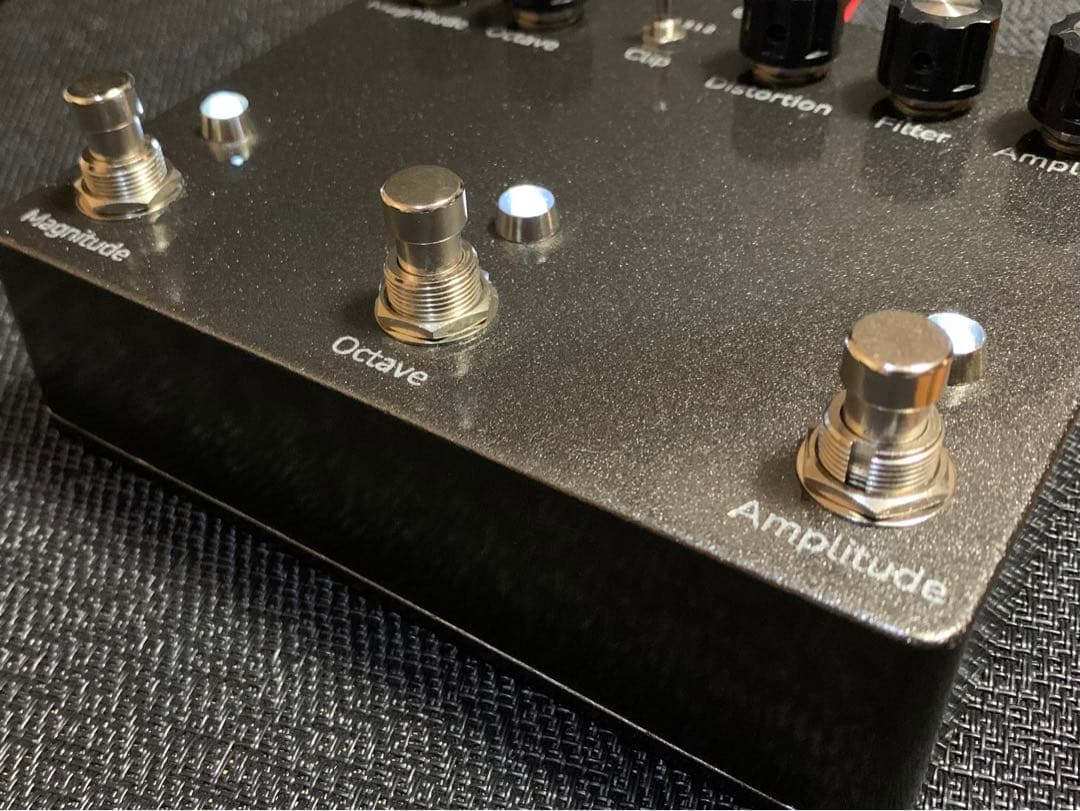

EarthQuaker Devices Life Pedal の回路を元にPtoPで作製したハンドメイドペダルです。各コントロールの配置はV3に準拠し、部品の選定はV1を参考にしています。フットスイッチは左からブースター、オクターバー、ディストーションそれぞれのON/OFFです。ブースターは独立した回路で単独の使用が可能ですが、オクターバーを使うにはディストーションがONでなければなりません。ノブは左からMagnitude、Octave、Distortion 、Filter 、Amplitudeです。Amplitudeは通常のLevelコントロールと同じもので、Distortionコントロールで歪み量を調整します。Filterコントロールはハイカットとして働き、時計回りに回すほど高音域が抑えられます。Octaveはアッパーオクターブと原音のブレンド、Magnitudeでブースト出力を調整します。また、トグルスイッチでクリッピングオプションを切り替えられます。左側がシリコンダイオードとLEDの非対称クリッピング、中央がクリッピングなし（オペアンプのみ）、右側がシリコンダイオードの対称クリッピングです。なお、オリジナルはOctaveコントロールを動作させる外部ペダル用ジャックを備えていますが、こちらはオミットされています。1590XXサイズ　（約）145mm×121mm×39.5mm全ての可変抵抗器に埃の侵入を防ぐキャップを取り付けています。DC9Vセンターマイナス電源でご使用ください。製作・使用途中で傷などがついている場合があります。文字の刻印が少しずれています。トゥルーバイパス仕様。電源が入らないなどの致命的な初期不良がありましたら1週間以内にお知らせください。#自作エフェクター#ディストーション。ギター CAR CRUSH CHORUS/VIBE animals pedal。うえだしろう。ギター DigiTech Grunge。ギター Source Audio Mercury Flanger。ELK Big Muff クローン PtP基板ハンドメイド サンプル音源有り。ZOOM MS-50G MultiStomp マルチストンプ マルチエフェクター。BOSS SD-1 B50A 50周年 エフェクター オーバードライブ。KORG ギター/ベース用 ペダルチューナー。ギター MXR MICRO CHORUS [M148]。ギター SEASIDESOUND LOWBITFUZZ。Soul Power Instruments SPI オーバードライブ。MXR Ten Band EQ ギターエフェクター。BOSS DS-2 Taiwan 初期　Geダイオード。BOSS CH-1 SUPER Chorus ボス　スーパーコーラス。ギター ZOOM MULTI STOMP MS-50G+。DOD FX10プリアンプ。TC ELECTRONIC FLASHBACK MINI ディレイ
